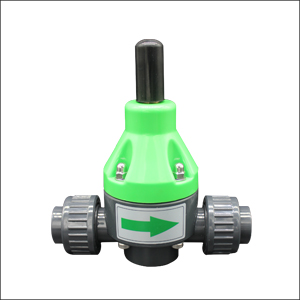

背壓閥工作原理:
背壓閥的額定壓力可調節,一般通過調節彈簧上端的頂桿,從而調節彈簧的長度來實現。
流體從背壓閥進口進入,被膜片阻擋,于是流體對膜片產生向上的壓力。當壓力足夠大時,彈簧被壓縮,流體頂起膜片形成通道,從背壓閥出口流出;若流體壓力不夠,就會形成憋壓,使進口壓力上升直到達到額定壓力,頂起膜片形成通路。
常用在計量泵出口瞬時壓力可能會低于入口壓力的系統上,一般情況下。泵出口壓力低于0.3MPa或泵入口壓力差低于0.3MPa便需安裝背壓閥。在泵與背壓閥之間能安裝有緩沖器,這樣會顯著提高背壓閥的性能。緩沖器會平滑掉泵產生的大部分脈沖,是背壓閥保持在常開狀態,避免了背壓閥隨泵的沖程頻繁的開啟與關閉;隔膜會保持在平衡位置。緩沖器不但能明顯的減輕背壓閥運動部分的磨損,還能使管路內的液體以接近恒定的速度流動。
對于大多數計量泵,吸入管和排出管內的流速呈脈動波形,由于管內液體脈動產生的加速度,有時會使管路內液柱的慣性力所造成的壓力超過泵的有效壓差,則使單向閥提前開啟或延后關閉,使液體自動流出,出現了實際排量大于理論排量的現象,這種現象被稱為過流現象。
